Линеен актуатор 24 V с ход 25 см: избор и монтаж
Какво прави линейният актуатор
Линейният актуатор е електрически мотор с винтов механизъм, който превръща въртенето в праволинейно движение. Прътът излиза и се прибира в рамките на хода, при тази версия 25 см, а посоката се сменя с обръщане на полярността на захранването. Така с два проводника и превключвател можете да отваряте капак, да накланяте плот или да избутвате врата.

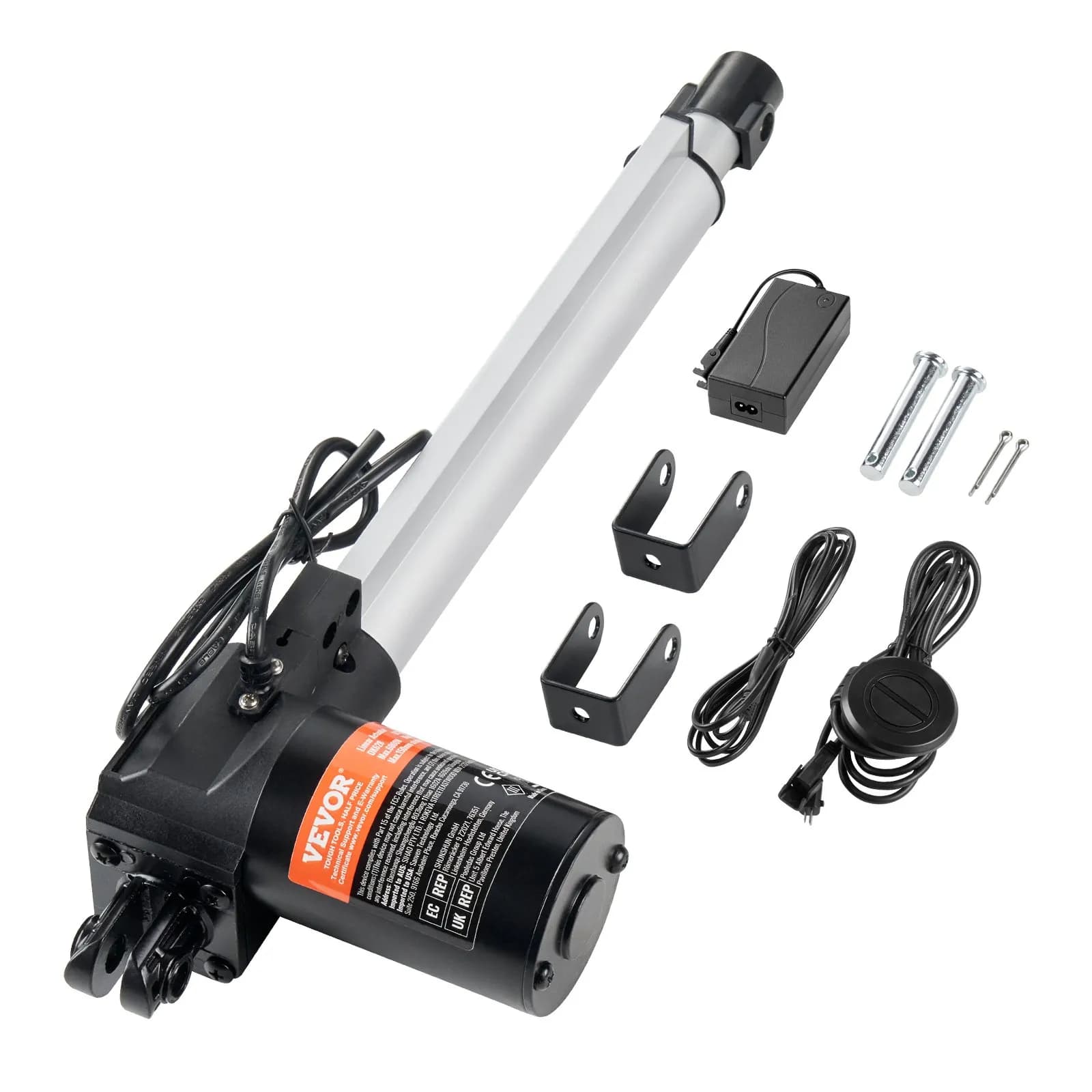

Според описанието комплектът е с напрежение 24 V, сила 1000 N (около 100 кг), скорост 25 мм/сек и защита IP44 срещу пръски. Към него има захранващ адаптер, кабел и монтажни скоби. При такава скорост пълният ход от 25 см отнема около 10 секунди, а под натоварване е малко по-бавно.
За кого е подходящ и кога да изберете друго
Подходящ е за автоматизация с умерено натоварване: повдигане на капак на сандък или шкаф, накланяне на плот, отваряне на вентилационен люк, малка врата на оранжерия или кокошарник, регулируема стойка за екран. Тихата работа и компактният размер го правят удобен за мебели и вътрешни конструкции.
Не е подходящ за повдигане на хора, за тежки гаражни или двукрилни врати и за непрекъснато движение с пълно усилие. За вратите в каталога има готово задвижване за гаражна врата с 1000 N и дистанционно управление на цена 255,59 €. При големи натоварвания и чести цикли изберете по-мощен актуатор с посочен работен цикъл.
Как да изберете ход, сила и скорост
Преди покупка измерете какво преместване ви трябва и колко място има за самия актуатор. При лостов механизъм, например капак на панти, движението на капака се различава от хода на пръта, затова направете скица в мащаб.
- Ход: изберете актуатор, чийто ход покрива нужното преместване, и не разчитайте на механичните краища на конструкцията да спират движението.
- Сила: 1000 N по права линия е номиналното усилие. При лостово предаване реалната сила се променя, затова оставете резерв поне една трета над изчисленото.
- Скорост: 25 мм/сек е сравнително висока скорост; при актуаторите по-високата скорост обикновено върви с по-малка сила.
- Работен цикъл: актуаторите са за кратки движения с почивки, а не за непрекъснато работене.
Свързване, монтаж и безопасност
Закрепете двата края с болтове през отворите на скобите така, че прътът да работи точно по оста си. Кривото закрепване създава странично натоварване, което е най-честата причина за заклинване и бързо износване. Включете адаптера в контакта едва когато монтажът е завършен.
При 1000 N движението може да притисне пръст или ръка, затова поставете актуатора извън достъпа на деца и не го спирайте с ръка. Адаптерът обикновено е за сух вътрешен монтаж, а IP44 се отнася за самия актуатор. При външно ползване насочете кабела надолу, за да не се стича вода към връзките, и годишно проверявайте закрепването.
Преди поръчка уточнете
Няколко данни са важни за вграждането и е добре да са потвърдени.
- Дължина на актуатора в прибрано и разгънато положение и разстояние между отворите на скобите.
- Какво управление е включено: само превключвател или контролер, и има ли вътрешни крайни изключватели.
- Допустим работен цикъл и позволена посока на силата (натиск или опън).
- Дължина на кабела и вид на връзката към адаптера.
Често задавани въпроси
Отговори на най-честите въпроси за актуатори от този тип.
Колко тежест може да вдигне актуатор със сила 1000 N?
Теоретично 1000 N съответстват на около 100 кг по права линия. При лостов механизъм реалният товар е по-малък, затова изчислете момента и оставете резерв.
Може ли да се ползва навън?
IP44 защитава от пръски, но не от потапяне и силни струи. Поставете адаптера на сухо, а актуатора защитете с навес.
Как се сменя посоката на движение?
Посоката се определя от полярността на захранването. Обикновено се ползва двоен превключвател с три положения или готов контролер.
Може ли да се захрани от 12 V?
Не е препоръчително, защото актуаторът е за 24 V. Ползвайте включения адаптер или източник с точно такова напрежение.
