Системата започва от батерията
Първото поле е номиналното напрежение на батерийната банка. В каталога турбината е описана като DC 12 V, докато хибридният инвертор е описан с работа с 24 V батерии. Това е достатъчно, за да не ги приемем като директна двойка.
Мощността също не решава въпроса. 500 W е заявена стойност на турбината, а 3500 W е номинална стойност на инвертора. Те се отнасят до различни части на системата и не казват дали контролерът, кабелите и батерията са оразмерени един за друг.
Контролерът не е декоративна приставка
Вятърният генератор и соларният панел не се свързват към батерията по един и същи начин без подходящо управление. Проверете дали контролерът е за конкретната технология, напрежение и химия на батерията. Потърсете защита от пренапрежение, обратен ток, претоварване и прегряване в официалната документация.
При хибридни системи проверете как се разпределя зарядът между източниците. Victron публикува отделна документация за конфигурации със соларно и вятърно зареждане. Това е добър пример защо настройките не бива да се копират от произволна схема онлайн.
Сравнявайте еднакви единици
В таблица отделете входа, изхода и батерията. 230 V AC на изхода не е напрежението на батерията. 60 A MPPT е характеристика на контролера, но не е обещание, че системата ще подава 60 A при всяко време. Максималните стойности трябва да се четат заедно с ръководството и условията на производителя.
| Компонент | Потвърдено в примерите | Остава за проверка |
|---|---|---|
| Вятърна турбина | 500 W, DC 12 V | Контролер, стартова скорост, защити и кабели |
| Хибриден инвертор | 3500 W, 230 V, 60 A MPPT | Батерията е 24 V, моделът и допустимият ток |
| Батерийна банка | Няма избран конкретен модел | Напрежение, химия, капацитет и заряден профил |
Монтажът изисква отделна проверка
Не приемайте, че една схема е безопасна за всяка турбина и батерия. Проверете с квалифициран монтажник сечението на кабелите, предпазителите, заземяването, защитата от мълнии и механичното закрепване. Вятърният генератор добавя и механични натоварвания, които не се виждат в реда за волтаж.
Преди включване сверете полярността и изключете източниците според процедурата в ръководството. Не свързвайте 12 V и 24 V компоненти с надеждата контролерът да компенсира разликата.
Изводът
За малка 12 V система започнете с турбина, контролер и батерия, за които има обща техническа документация. Инверторът за 24 V е разумен само при 24 V банка и съвместими източници. Ако офертата не казва каква батерия, контролер и защити са нужни, спрете на ниво предварителна проверка и не купувайте по един впечатляващ ватаж.
Източници и последна проверка
Източниците са проверени на 23 август 2026 г. Цената и наличността могат да се променят.

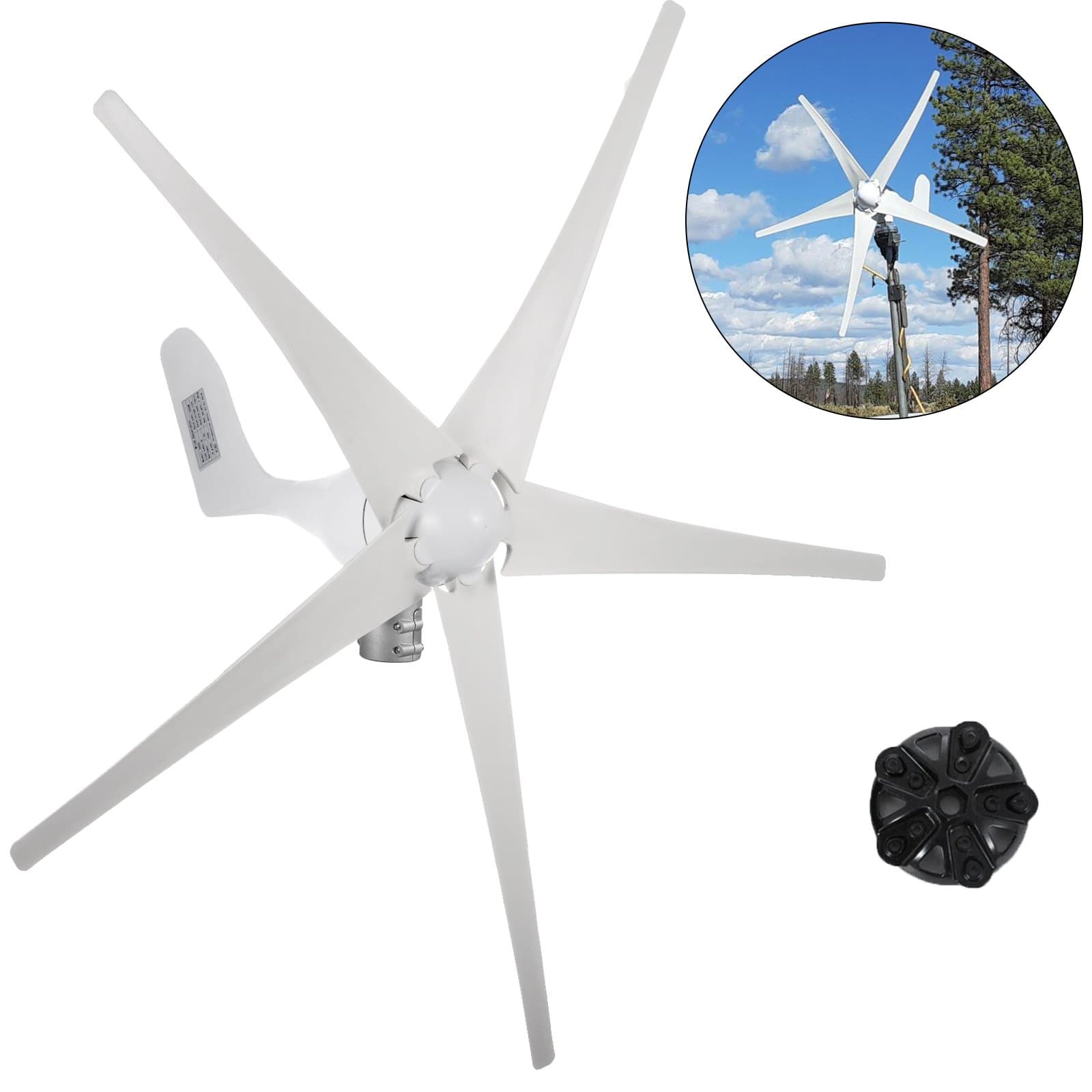

- Вятърна турбина 500W генератор на вятърна турбина DC 12VPettex, чрез каталога на Сравни и избери · Unspecified · Заявената мощност, типът ток и напрежението в заглавието

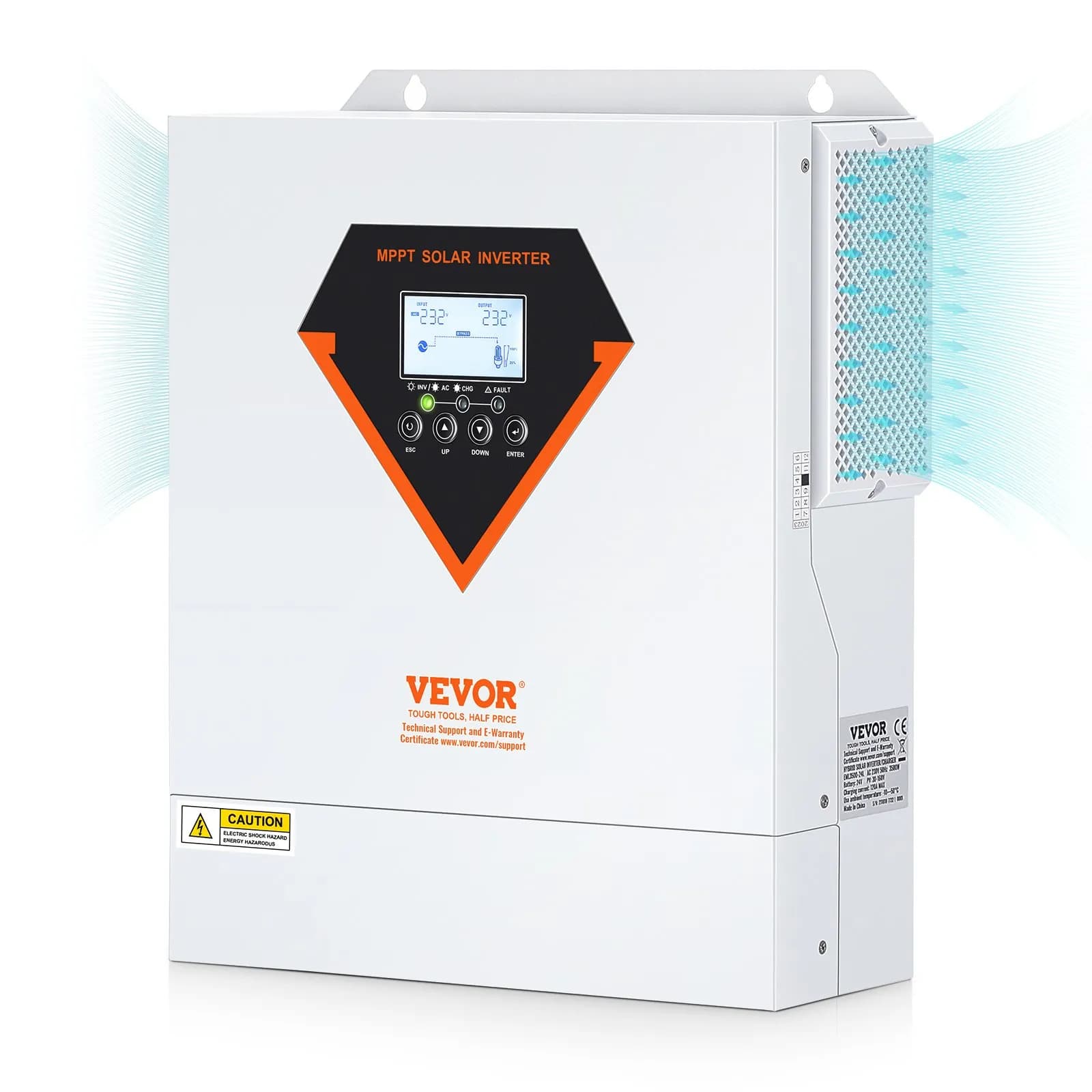

- Хибриден соларен инвертор-зарядно – 3500W 230V с 60A MPPT контролерPettex, чрез каталога на Сравни и избери · Unspecified · Заявените 3500 W, 230 V, 60 A MPPT и 24 V батерии
- Battery compatibilityVictron Energy · Manufacturer verified · Проверката на конкретна комбинация и ограниченията на зарядния профил
- Solar & Wind Priority configurationVictron Energy · Manufacturer verified · Настройките за системи със соларно и вятърно зареждане
Бележка към читателя
Това е ръководство за проверка на система, не проект за електрическа инсталация. За силови, мрежови и защитни връзки потърсете квалифициран монтажник.
